(딥러닝) Computer Vision Applications

이 색깔은 주석이라 무시하셔도 됩니다.

Semantic Segmentation

• 위 그림 예시처럼 이미지를 픽셀별(pixel-wise)로 객체를 분류(Classification)하는 것을 Semantic Segmentation이라고 함
• 아래에서 Semantic Segmentation task를 위한 접근법들을 소개

Fully Convolutional Network

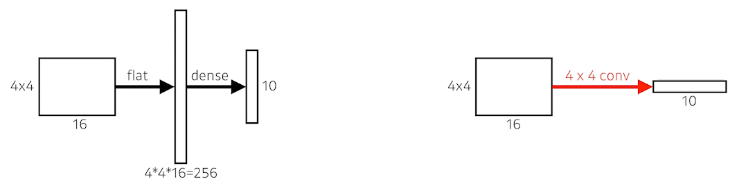

• 파라미터 수
  • Left(ordinary CNN) : 4 x 4 x 16 x 10 = 2,560
  • Right(fully convolutional network) : 4 x 4 x 16 x 10 = 2,560

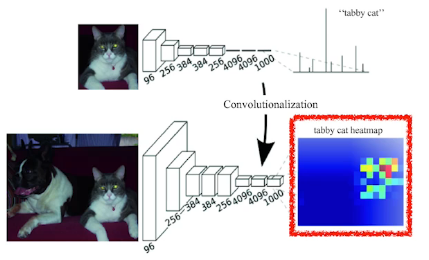

• 보통의 CNN 구조를 fully convolutional network로 변환하는 과정을 convolutionalization이라고 부름

• Transforming fully connected layers into convolution layers enables a classification net to output a heat map.
  • fully connected layers를 convolution layers로 변환하면 분류 네트워크가 heatmap를 출력할 수 있다.
• While FCN can run with inputs of any size, the output dimensions are typically reduced by subsampling.
  • FCN은 모든 크기의 입력으로 실행할 수 있지만 출력 차원은 일반적으로 서브샘플링을 통해 감소한다.

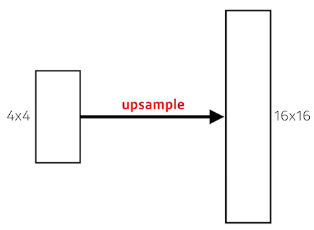

• So we need a way to connect the coarse output to the dense pixels.
  • 그래서 우리는 조잡한(coarse) 출력을 조밀한 픽셀(dense pixels)에 연결하는 방법이 필요하다.

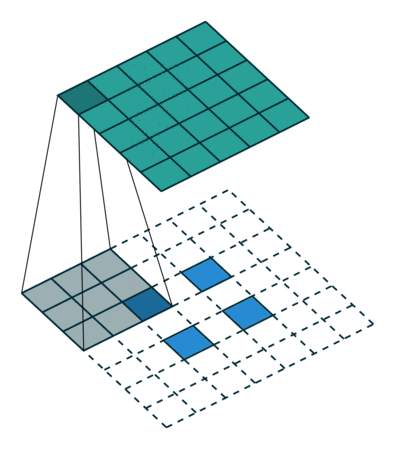

Deconvolution (conv transpose)

Convolution	Deconvolution

• 출처 : https://github.com/vdumoulin/conv_arithmetic
• Deconvolution은 Convolution의 엄밀한 역은 아니지만 파라미터의 숫자와 네트워크의 입력과 출력의 느낌으로 봤을 때는 똑같다

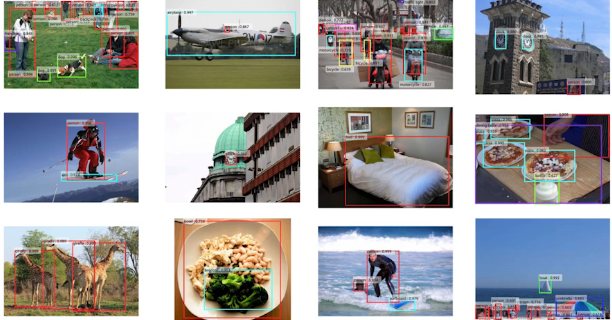

Results

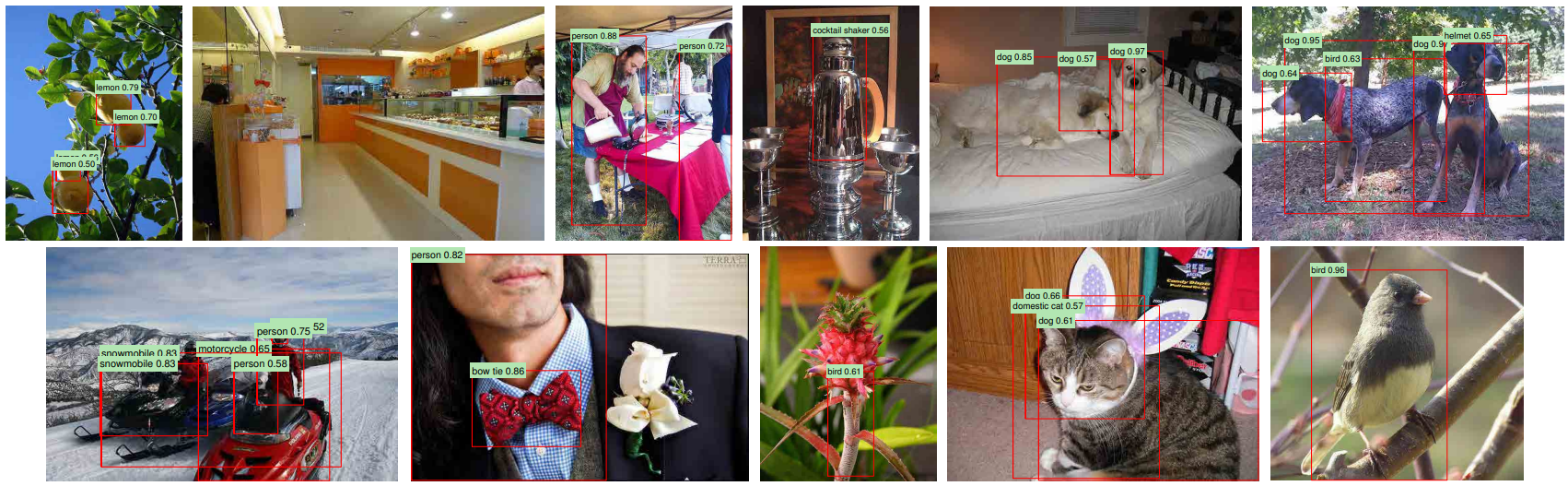

Detection

R-CNN

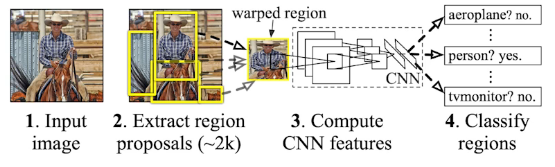

R-CNN의 동작 과정

(1) 입력 이미지를 가져옴 (takes an input image)
(2) 약 2,000개의 영역(선택적 검색 사용)을 추출 (extracts around 2,000 region proposals (using Selective search))
(3) 각 영역(AlexNet 사용)에 대한 features를 계산 (compute features for each proposal (using AlexNet))
(4) 선형 SVM으로 분류 (classifies with linear SVMs)

출처 : https://arxiv.org/pdf/1311.2524.pdf

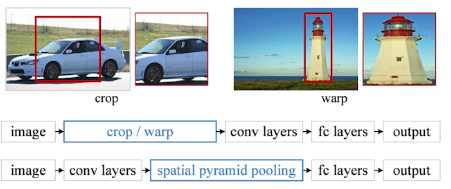

SPPNet

• In R-CNN, the number of crop/warp is usually over 2,000 meaning that CNN must run more than 2,000 times (59s/image on CPU).
  • R-CNN에서 자르기/왜곡 수는 일반적으로 2,000회 이상이며, 이는 CNN이 2,000회 이상 실행되어야 한다는 것을 의미한다(CPU 상의 59초/이미지).
• However, in SPPNet, CNN runs once.
  • 하지만 SPPNet은 CNN을 한번만 실행하여 더 빠름

출처 : https://arxiv.org/abs/1406.4729

Fast R-CNN

출처 : https://arxiv.rog/abs/1504.08083

1. 입력 및 bound boxes를 가져온다. (Takes an input and a set of bounding boxes.)
2. convolutional feature map을 생성한다. (Generated convolutional feature map)
3. 각 영역에 대해 ROI pooling에서 fixed length feature를 가져온다. (For each region, get a fixed length feature from ROI pooling)
4. class와 bounding-box regressor 두 가지를 출력한다. (Two outputs: class and bounding-box regressor.)

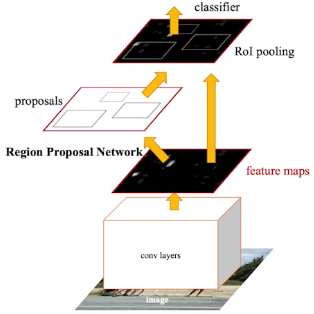

Faster R-CNN

• Faster R-CNN = Region Proposal Network + Fast R-CNN

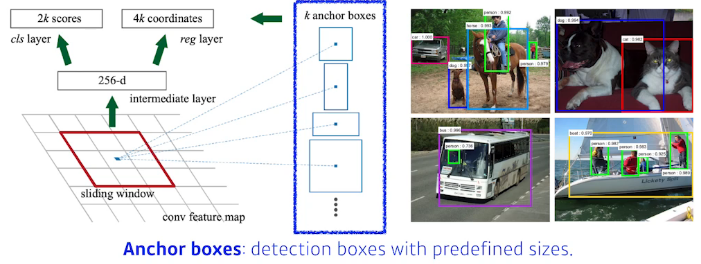

Region Proposal Network

• 특정 영역이 bounding boxes로써의 의미가 있을지 없을지 분류함
  • 특정 영역에 객체가 있을 것 같은지를 찾아줌
  • 객체를 더 정확하게 찾아줌

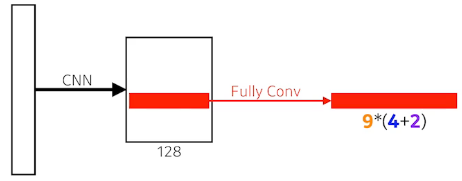

• 9 : Three different region sizes (128, 256, 512) with three different ratios (1:1, 1:2, 2:1)
• 4 : four bounding box regression parameters
• 2 : box classification (whether to use it or not)

출처 : https://arxiv.org/abs/1506.01497

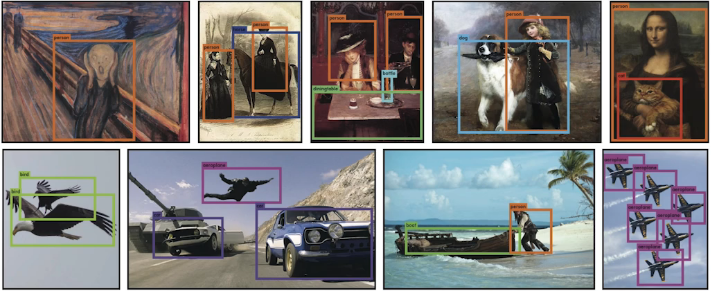

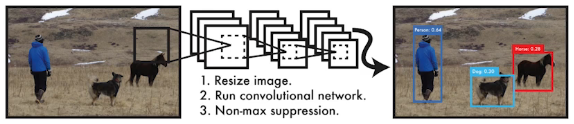

YOLO (You Only Look Once)

• YOLO (v1) is an extremely fast object detection algorithm.
  • YOLO (v1)은 굉장히 빠른 객체 검출 알고리즘이다.
  • baseline : 45fps / smaller version : 155fps
• It simultaneously predicts multiple bounding boxes and class probabilities.
  • 여러 bounding boxes와 class의 확률을 동시에 예측한다.
  • No explicit bounding box sampling (compared with Faster R-CNN)
    • bounding box를 따로 뽑는 Region Proposal Network 작업이 없기 때문에 Faster R-CNN보다 빠름

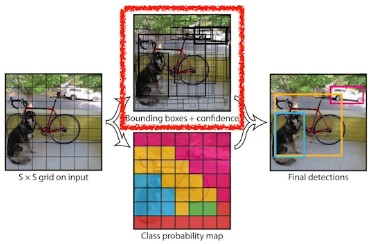

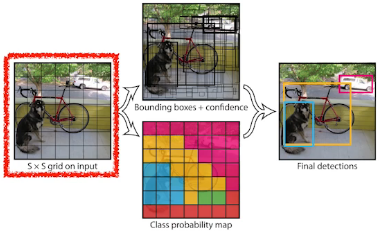

• Given an image, YOLO divides it into SxS grid.
  • 이미지가 주어지면 YOLO는 이를 SxS 그리드로 나눈다.




    출처 : https://arxiv.org/abs/1506.02640

  • If the center of an object falls into the grid cell, that grid cell is responsible for detection.
    • 객체의 중심이 그리드 셀에 들어가면 해당 그리드 셀이 탐지를 담당한다.
• Each cell predicts B bounding boxes (B=5).
  • Each bounding box predicts
    • box refinement (x / y / w / h)
    • confidence (of objectness)
    • 각 bounding box가 box refinement와 confidence를 예측한다.




      출처 : https://arxiv.org/abs/1506.02640

• Each cell predicts C class probabilities.
  • 각 cell은 C class 확률을 예측한다.




    출처 : https://arxiv.org/abs/1506.02640

• In total, it becomes a tensor with SxSx(B*5+C) size.
  • 텐서의 크기는 전체적으로 SxSx(B*5+C)가 된다.




    출처 : https://arxiv.org/abs/1506.02640

  • SxS : Number of cells of the grid
  • B*5 : B bounding boxes with offsets (x,y,w,h) and confidence
  • C : Number of classes

출처 : https://arxiv.org/abs/1506.02640

• Bounding box를 찾아내는 것과 동시에 class를 찾아내는 것을 같이 하기 때문에 빠른 속도를 얻을 수 있었음

출처: 부스트캠프 AI Tech 4기(NAVER Connect Foundation)
